Integrar fotocélula industrial a LCN
#1
Hola colegas, quiero compartir con ustedes mi experiencia al integrar a LCN, una fotocélula industrial o de alumbrado público, que mis clientes habían comprado antes de mi intervención.

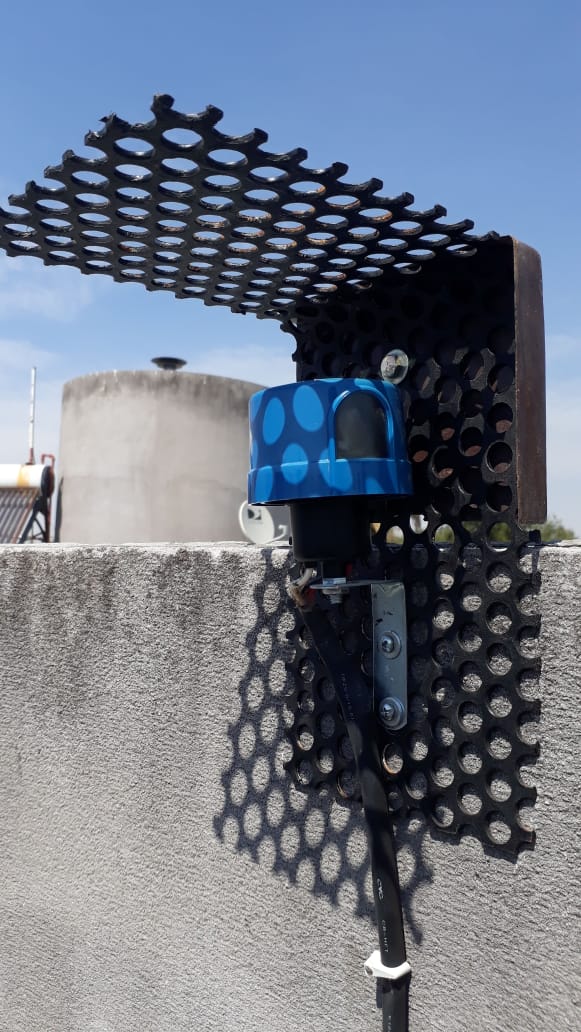

En archivo adjunto mando fotos para que vean de que se trata.
Lo que hice, fue conectar el cable que energiza las cargas eléctricas a la bobina de un pequeño relé y al neutro correspondiente.
Luego los contactos N.O. del relé los conecté a un LCN-B3I y así llevé la señal de la fotocélula al sistema domótico.
Hasta allí todo simple y elemental, pero..... Huh .... surgen algunos problemas a tener en cuenta:
1º_ Noté una inestabilidad en la señal de B3I, debido a una inestable conexión de la bobina del relé, que yo adjudiqué a los platinos del relé de la fotocélula. Estos eran nuevos pero están diseñados para corrientes grandes o al menos mucho más grandes que los 20 ma de mi relé intermedio, antes del B3I. La solución fue conectar una lámpara en serie con la bobina del relé intermedio, de buena calidad( filamento grueso) y 20w.
La inestabilidad desapareció completamente. Es un pequeño gasto de energía, pero se aceptó bien. Cuando se cansen de renovar la lámpara todos los años, le venderé el LSA.
2º_ Cuando se corta la energía, la fotocélula energiza la lámpara inicialmente, aunque sea de día y manda esa señal al SHS que conecta al B3I.
      La fotocélula tiene un retardo propio de 5 segundos (histéresis) y entonces la solución fue a través del programa PRO.
      Por estos motivos, el programa Día-Noche de control de luces inteligente, que ya de por sí es bastante complicado, se complejiza aún más.

El sistema lleva un año funcionando sin ningún problema, pero amigos..... lo que parecía sencillo, resultó complejo.
Si les pasa alguna vez a ustedes, sugiero cobrar el trabajo muy muy bien.  Sleepy


Angehängte Dateien Thumbnail(s)

Drinkingcheers Todos los días aprendo algo nuevo
