01.07.2023, 18:06
Hallo,
mein Name ist Dennis, 38, komme aus dem schönen Norden und verfolge schon lange dieses Forum um mir Anregungen und Tips sowie Realisierungsideen zu holen. Meinen ersten Kontakt mit LCN hatte ich in der Ausbildung (also zu einer Zeit wo gerade Smart-Home-Steuerungen und Handy-Bedienungen nicht über KNX und LCN hinausgegangen sind. Leider habe ich nach der Ausbildung den Arbeitgeber wechseln müssen/wollen, durfte aber mein LCN-Pro auf dem Laptop als nette Geste meines Chefs behalten. So konnte ich weiterhin spielen und experimentieren obwohl meine neue Firma mit Haus und Gebäudetechnik überhaupt gar nichts am Hut hat. Daher konnte ich mich 2016, als wir unser Haus gekauft und komplett saniert haben, mit LCN so richtig austoben : für meine Verhältnisse. (Schulungstechnisch ging es leider nicht über den ersten einfachen LCN-Schulungskurs hinaus).
Unsere Verteilung/en enthalten bis heute 2x LCN-IS, 6x LCN-UPP, 5xLCN-UPS, 10x LCN-SH+, 1x LCN-HU, 1x LCN-SHS, 4x LCN-BS4, 9xLCN-REL und diverse kleine Relais, Binärsensoren, Tastenumsetzer etc.
Schaltertechnisch haben wir die LCN-T6 bzw. T8 an ganz normalen Doppeltastern, da Displays bei den Sanierungskosten ganz einfach viel zu teuer für mich waren (dachte immer: die lassen sich ja problemlos nachrüsten).
Soviel zu mir, damit Ihr mal einen kleinen Überblick über micht habt
Nun zu einem meiner Probleme, bei denen ich mir wirklich die Karten lege: (Bitte nicht meckern über die Programmierung, aber so war es für mich am einfachsten ohne teure Wetterstation).
Ausgangsposition:
1. Ich habe ein LCN-SH+ mit angeschlossenem BS4-Stromsensor und einem LCN-REL 8-fach Relaisblock mit 4 angeschlossenen Rollläden, dazu einen HU welcher ebenso einen BS4 und einen REL mit 4 Rollläden hat. Alle Rollläden lassen sich über die Taster in den Räumen sowohl positionieren also auch normal auf und Ab-fahren. Soweit alles Top.
2. Über eine Rolladenuhr mit Astrofunktion steuere ich über einen B8H-Binärsensor 2 Ausgänge an, welche ALLE Rollläden morgens hoch und abends runterfährt. Läuft auch super.

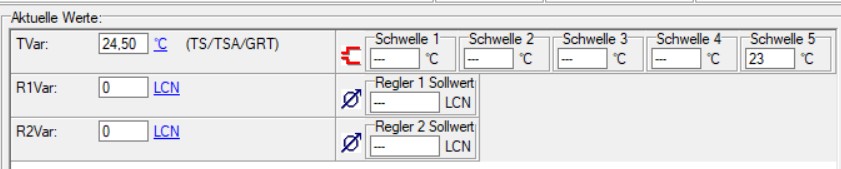

3. Über einen Temperatursensor TSA fahren alle Rollläden bei einem Schwellwert von 22 Grad Celsius auf eine bestimmte Position (alle Rollläden gelocht) und schließlich bei 26 Grad Celsius komplett runter. Dies klappt bei den beiden Modulen problemlos und zuverlässig!
Problem: Nun habe ich ein weiteres SH+ mit BS4 und REL und 4 neue Rollläden aus meinem Fundus dazugebaut, eingelernt und programmiert, genauso wie die anderen beiden. Und nun kommt die Krux......Punkt 3 funktioniert einfach nicht an diesem SH+ und ich weiss nicht warum?! Jedoch funktioniert der Punkt 2. merkwürdigerweise an diesem SH+
Ich habe schon probiert:
1. Ich kann an diesem SH+ für alle 4 Rollläden die Fahrzeit einlernen und auch per "Test Kommando" am PC auslösen, sowohl hoch/runter/ als auch auf Position (Klappt also)

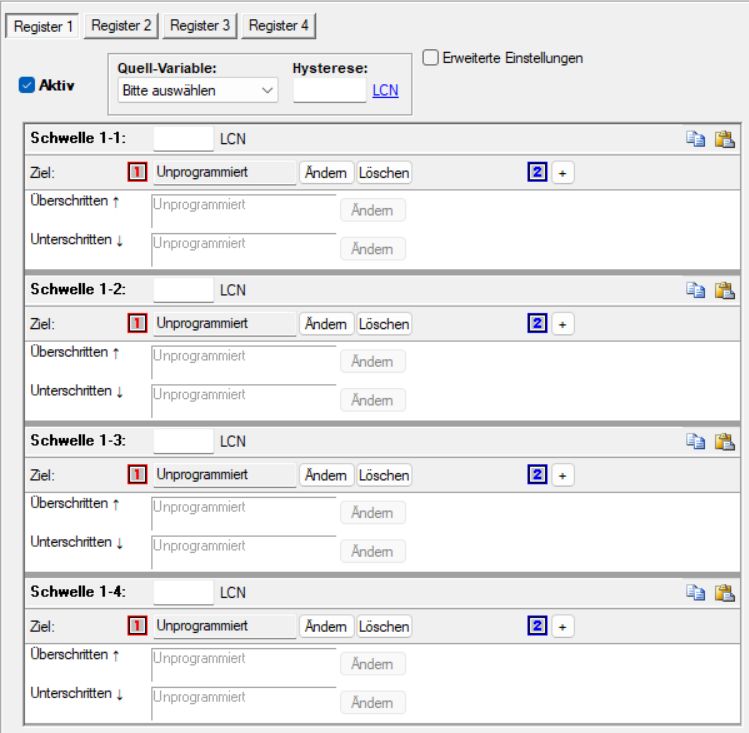

2. Ich lasse durch den BS4 die Schwellwerte über die Tasten B1-B5 auslösen welche dann an den Modulen die Positionierung auslösen. (Geht nur bei dem neuen nicht)
3. Alle Haken bei "Anschlüsse" des Moduls sind gesetzt (Binärsensor angeschlossen....Rollläden an Relais. BS4 Motorpositionierung aktiv etc....)
4. Ich habe die Modulbelegung innerhalb der B1-B5 Tasten durchgemischt....ohne Erfolg.
5. Ich habe Die B1-B5 Tasten ein Relais auslösen lassen, welches wiederum einen Eingang an einem B8H auslöst, welcher die Positionierung erfolgen lassen soll....funktioniert auch nicht.
6. Ich habe die B1-B5 Tasten eine Taste A an einem beliebigen UPP Modul auslösen lassen, welches wiederum die Positionierung erfolgen lassen soll....geht auch nicht.
7. Nichteinmal die Einstellung, das die Rollläden, bei 26 Grad Celsius komplett herunterfahren sollen (was ja eigentlich mit dem BS4 nicht zu tun hat) funktioniert nicht. Hier ist die Einstellung einfach in den Kommandos "Motor/Rollladen" auf Motor Hoch bzw.Herunterfahren!
Ihr seht ich habe schon viel ausprobiert und verstehe einfach nicht warum dieses SH+ sich so dagegen wehrt wie die anderen die Temperaturbefehle auszuführen ; wenn es doch manuell durch Tastendruck im Raum oder "Test Kommando" klappt. Auch das trotzdem wiederum die Kommandos der Rollladenuhr ausgeführt werden ist mir ein Rätsel.
Hier die Daten:
die funktioniernenden Module sind ein SH+ 15AA0B-721C mit Firmware 140C0D und ein altes HU 0A0A14-0401, Firmware wird nicht angezeigt.
das widerspenstige Modul ist ein SH+ 15A51A-2DF2 ebenfalls mit Firmware 140C0D
Bitte helft mir nicht zu verzweifeln. Ich weiß die Module haben schon einige Jahre auf dem Buckel, aber laufen und laufen und laufen....
Gruß
Dennis
