vor ein paar Jahren wurde hier darüber diskutiert, das PV Anlagen, beziehungsweise deren Wechsrichter, Störungen/Fehlschaltungen auf der Datenader auslösen können.
Bei mir steht jetzt demnächst die Installation einer PV Anlage an, gibt es was worauf ich diesbezüglich achten muss, oder sind bestimmte Wechselrichter zu empfehlen, oder sollte man von manche. Herstellern die Finger lassen?
Ich habe eben die Relais für Netzausfall, Modulfehler, etc. Programmiert.
Wie ich die ansteuere ist klar, einfach das Relais bei Betriebskommandos auswählen.
Wenn ich hier aber eingebe:
Fehler Netzausfall >20Sek aktiv = Rel.1 Ein
und den Fall teste, dann wird zwar das Relais 1 Eingeschaltet, bei wiederkehr der Netzspannung nicht wieder ausgeschaltet.
Nun könnte man hingehen und sagen: Bei Netzrückkehr wieder ausschalten.
Bringen tut mir das nichts, dass Funktioniert bei den Netz-Relais, aber was ist mit Modulfehler, Sicherungsfehler, Übertemperatur, etc.
Da ist die Netzspannung doch weiterhin anliegend, wie bekomme ich hier die Relais wieder in den Ruhezustand?
--> Und ja, mir ist bewusst, das es Quatsch ist ein Relais bei Netzausfall "Einzuschalten", es muss bei Netzausfall abfallen, war nur ein Beispiel.
Gibt es die Möglichkeit einen Ausdruck der Programmierung der Module bei der LCN-Pro+ zu erstellen?
Ich verwende derzeitig die version: 1.0.46
Ich würde gerne für meine Dokumentation die Module wenn möglich einzeln Ausdrucken:
- Liste der Angeschlossenen Komponenten
- Programmierung der einzelnen Tabellen wie z.b. Tastentabelle, Regler, LED, etc. (Wenn nichts Programmiert ist, darf das gerne so da stehen)
Das ganze soll später mit einem Komplettausdruck (Übersicht über alle Teilnehmer) sowie einem USB Stick der die Aktuellste Programmierung enthält in einem Dokumentationsordner hinterlegt werden.
--> selbe spiel erfolgt bereits mit der Brandmelde- und der Einbruchmeldeanlage, diese haben beide die Funktion des Ausdruckens einer Dokumentation.
--> Ja mir ist bewusst, das dies mehrere Hundert Seiten sein können, für die BMA sind es bei mir rund 600 Seiten, die ich noch zu drucken habe.
Papierform ist in diesem Falle aber schöner, als alles Digital zu haben, Digital auf dem PC gespeicherte Dateien gehen über die Zeit verloren, oder sind in den Ordnerstrukturen nicht auffindbar, USB Sticks gehen kaputt oder verloren, darum lieber ein Ordner, der kommt nicht so schnell weg. - Und in digitaler Form ist es im Ordner zusätzlich hinterlegt.
Geschrieben von: LuckyLPA - 04.05.2026, 18:04 - Forum: Forum
- Keine Antworten
Moin
Wie schaut das Lizenzmodell der WMS aus? Gäbe es die Möglichkeit einer Testlizenz, denn der Preis ist, nur mal zum ausprobieren doch schon etwas heftig, da man im Video vom Chef auch nicht wirklich sieht, was man damit alles kann.
Gerne auch einen Zugriff, wie auf das GVS im Puppenhaus, wenn das mit einer Testlizenz zu schwierig wäre...
ist es möglich, LCN entweder direkt auf ESPA 4.4.4 oder über ein IFAM ADP-4000 auf ESPA zu schalten?
Explizit geht es hierbei um die Störmeldungen aus dem Bus, sowie Daten wie CO-Werte, Temperaturwerte u.ä. welche Stündlich über ESPA abgegeben werden sollen, an ein Externes System.
Hieraus resultierende Warnmeldungen (z.b. CO-Wert erhöht) sollen per ESPA direkt als SMS/E-Mail versendet werden (ESPA zu SMS/E-Mail existiert bereits).
Am Sinnvollsten würde sich für mich anhören, bei IFAM den Modbus zu wählen, hier stände dann die Protokolle "Autrosafe 4", "Previdia" & "SEP" zur verfügung.
Baudrate, Datenbits, Stoppbits & Parität kann in der ADP individuell angepasst werden.
Nachtrag:
der vollständigkeit halber Liste ich mal alle Protokolle auf (Hersteller - Protokollname):
Und es gibt zur auswahl:
Seriell (RS232, TTY, RS485)
oder
Ethernetmodul - nur mit zusatzlizenz verfügbar
In meinem falle müsste es also Seriell geschehen, z.b. RS485.
Alle Module (Außer Ethernet) sind als Normale Module oder Galvanisch getrennte Module verfügbar.
Bei Modbus kann ein Registertyp, Registernummer, MSB/LSB & Objekttyp (MOD) angegeben werden. Was das alles heißt weiß ich zwar nicht, da ich mich mit Programmiersprachen, SPS-Steuerung und co. nicht auskenne, aber irgendwer in diesem Forum wird mit den Sachen schon was anzufangen wissen.
Ich nutze derzeitig nur die Protokolle EDP & GMS (Hiplex), für meine Einbruchmelde- (Telenot Hiplex 8400 - GMS) & Brandmeldeanlage (Esser Flex ES - EDP) um die Meldungen von den Anlagen über das Ifam System auf eine ESPA Schnittstelle auszukoppeln.
Guten Tag,
ich möchte gerne eine Zeit Erfassung Realisieren, dazu nutze ich (Kabelbedingt) einen LCN GTS2T, die Erfassung erfolgt über eine Einbruchmeldeanlage (bestand).
Der Leser befindet sich im Testaufbau auf Modul 7, die Relais auf Modul 6, so wird dies später auch aussehen, nur mit anderen Modulnummern.
GTS2T Taste 1 = kommend
GTS2T Taste 2 = gehend
Taste 1 & Chip 1 = Rel.5 auf Modul 6
Taste 2 & Chip 1 = Rel.6 auf Modul 6
Taste 1 & Chip 2 = Rel.7 auf Modul 6
Taste 2 & Chip 2 = Rel.8 auf Modul 6
Jedes Relais soll für ca. 10Sek. aktiv sein, danach wieder in den Ruhezustand fallen.
Gewünscht ist, erst Taste betätigen (Auswahl kommend / gehend), danach erst Karte vorhalten. Bei Karte ohne taste oder Taste ohne Karte soll nichts passieren - derzeitig schalten die Relais auch ohne Karte. Die Tasten-Leds des GTS2T sollen solange leuchten, wie Zeit ist, die Karte vorzuhalten.
Derzeitig scheitert es an der & Verknüpfung.
Wenn bei Bedingung etwas anderes als Überwachung LED = Aus gewählt wird, funktioniert die Komplette Schaltung nicht mehr, mit Auswahl AUS ist dies jedoch eine ODER Verknüpfung.
Wenn dies einfacher zu lösen ist, bitte gerne mitteilen.
Anbei der Testaufbau dazu.
Derzeitig sind nur 2 Karten dafür vorgesehen, es kann sein, das in Zukunft noch 2 weitere Karten hinzu kommen, die hierzu nochmals 4 weitere Relais benötigen.
Relais sind zwingend Potentialfrei erforderlich, wegen Externer Anlage.
Ich hoffe, das mir da jemand weiterhelfen kann.
PS: GT8 bitte in der Datei ignorieren, der ist da drin, weil ich grad kein 3. Busmodul mit entsprechendem Anschluss zur Hand hatte, an dessen Stelle kommt ein GTS4D installiert.
PS: Heizung bitte ignorieren, die kommt Später im Aufbau dazu (wenn das GTS4D ankommt).
Nur mal ein kleiner Denkanstoß: Wieder mal musste ich ein Projekt mit KNX realisieren, da LCN einfach keine ausreichende DALI-Funktion bietet.
Die Kabel lagen bereits, weshalb man zum Zeitpunkt der Umsetzung nichts mehr ändern konnte. Es mussten alle DALI-Geräte eines Raumes über EIN Kabel angefahren werden. Dies waren 1x 32EVG und 1x23 EVG. Da es gefordert war alle als Szene, sowie auch einzeln zu steuern, war LCN leider sehr schnell wieder raus, da ich über das 1 Kabel ja nur 4 gedimmte Leuchten angesteuert bekomme, wenn ich auch Rückmeldungen in der Visu haben will. Auch habe ich an 1 Stelle mit DALI-Tastern gearbeitet, welche im LCN ja gar nicht berücksichtigt werden.
Hier würde auch schon das Kaskadieren, ähnlich wie bei DMX sehr viel bringen, wobei dann jedes SHD 4 FREI WÄHLBARE Gruppen anfahren kann.
Das Ganze mit KNX-Szenen zu realisieren hat mich sicher 3 Jahre meines Lebens und viele graue Haare gekostet... das wäre mit LCN eine Sache von weniger Stunden gewesen. Auch die genutzte KNX-Hardware hat mich einiges an Nerven gekostet...
Mittlerweile ist DALI ja stark erweitert und somit quasi schon fast ein eigener Hausbus mit Sensoren und Meldern. Hier den Anschluss zu verpassen wäre wirklich fatal.

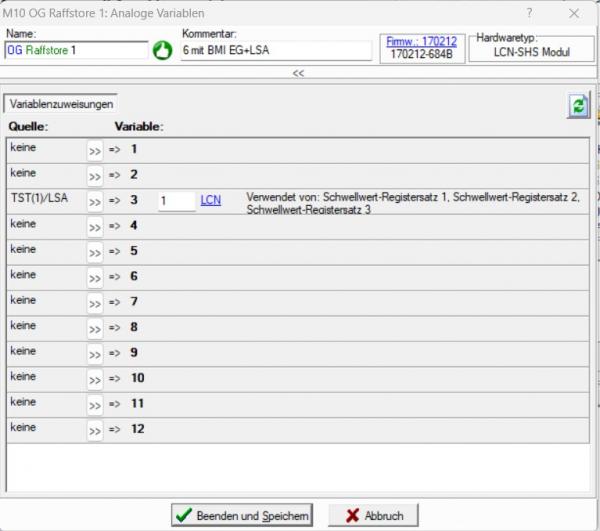

Ich habe eine Frage bezüglich der (Rolladen-) Laufzeiteinstellung bei UMF-Modulen.
Beim UMR oder auch Hutschienenmodulen mit Relais kann ich in der LCN-Pro unter "-3-Ausgänge" in der Spalte P-Anschluss
unten bei "Laufzeiten der Beschattung" eine Zeit für öffnen/schließen und schwenken einstellen.
Selbiges ist auch mit der neuen LCN-Pro+ über die Schaltfläche P-Anschluss möglich.
Beim UMF, das im Prinzip ein UMR mit integriertem B3I ohne T- und I-Port-Anschluss ist, ist das nicht möglich.
Scheinbar ist in der LCN-Pro bzw. LCN-Pro+ beim UMF der Zugriff auf die Einstellungen von T-, I- und P-Port deaktiviert,
weil sich eh keine Peripherie daran anschließen lässt und somit nicht konfiguriert werden muss.
Nur leider stehen z.B. bei Hutschienenmodulen mit Relais oder dem UMR die Laufzeiten genau in diesem Einstellfenster und
da es sich beim UMF um ein reines Rolladenmodul handelt, wäre diese Funktion schon nicht verkehrt.
Hallo,
gilt beim Segmentkoppler SK die gleiche Entschlüsselung der Jahreszahl der Seriennummer, wie bei den Busmodulen? Also ist ein SK mit 09090D… aus September 1999?
Habe ältere Busmodule UPP (LCN-UP+, Firmware 100B05) und daran ebenso alte Temperatursensoren. Habe jetzt vereinzelt beim Status der Temperatur (LCN-Pro Modulstatus) einen Messwert R1Var von -100. Ab und zu kommt auch der echte Messwert, aber eher selten.
Was kann das sein. Muss ich
- Temperatursensor tauschen
- Modul tauschen
- Stecker reinigen
Was ist das wahrscheinlichste? Hat das jmd, schon so gehabt?
Dann eine Zusatzfrage. Habe zudem Jung-Taster mit 8 Tasten dran. Kann ich da UPP gegebenenfalls auch mit UPU tauschen? Oder macht das mit dem Taster Probleme?
