Windgeber WT 1000 an AD2

[sashman76]

Hallo Zusammen,
ich habe einen analogen Windgeber WT1000 an dem LCN-AD2. In der LCN Pro bekomme ich auch Eingangswerte angezeigt, leider sind diese größtenteils nicht korrekt und wirr. Die Werte streuen von 0-10V permanent. Wenn ich den Windgeber festhalten, also ich simuliere Windstille werden mir 10V ausgegeben. Versuche umzupolen brachten keinen Erfolg. Kann mir jemand evt. sagen was ich falsch mache. Muss evt. der Eingang noch konfiguriert werden?

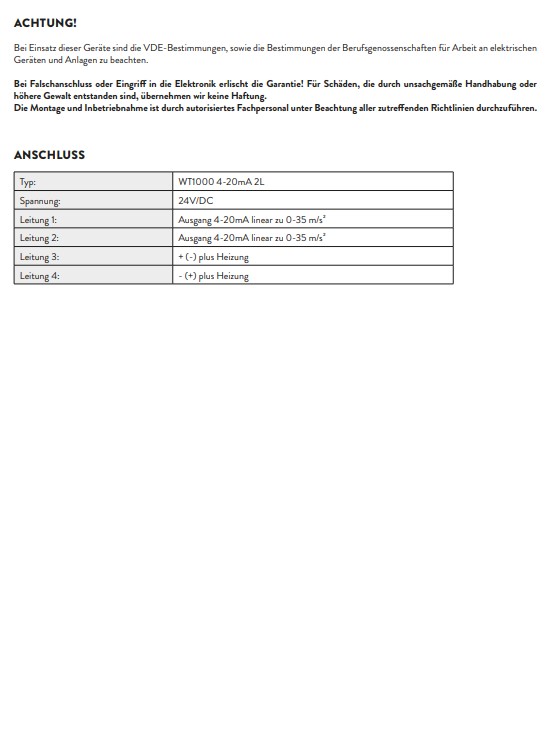

Im Waschzettel wird auf "AD2 Einstellungen" verwiesen. Ich kann diese Oberfläche in der PRO nicht finden.
Freue mich über Rückmeldungen und bedanke mich bei Euch.

[LuckyLPA]

Moin

Du hast doch einen Screenshot von den Einstellungen gemacht... Dort musst du Strom auswählen, da dein Sensor ja Strom misst und keine 0-10V oder PTx.

[sashman76]

Moins zurück, der Screenshot ist vom Waschzettel.
Aber wo finde ich diese Einstellung in der PRO?

Gruß Sascha

[LuckyLPA]

Ahso ... Na, unter I-Port, wie es dort steht...



[sashman76]

Hallo,
ich kann da leider nichts auswählen. Ist nicht hinterlegt.
Warum?

[LuckyLPA]

Weil du das am AD2 per DIP-Schalter einstellen kannst. Der ist wohl etwas älter... Anbei mal der ältere Waschzettel.

[sashman76]

Nee, kann ich leider nicht. Siehe Bilder.

[LuckyLPA]

denn mal die Frage nach dem Busmodul... welche FW?

[sashman76]

Anbei die Firmware vom SHS.

[LuckyLPA]

Tja, habe AD2 von der 1. Generation, bis Heute verbaut und so ein Problem noch nie gehabt. Aber du hast die Einstellung schon vorgenommen, als noch nix angeschlossen war, oder? Ich empfehle die Hotline zu kontaktieren...
